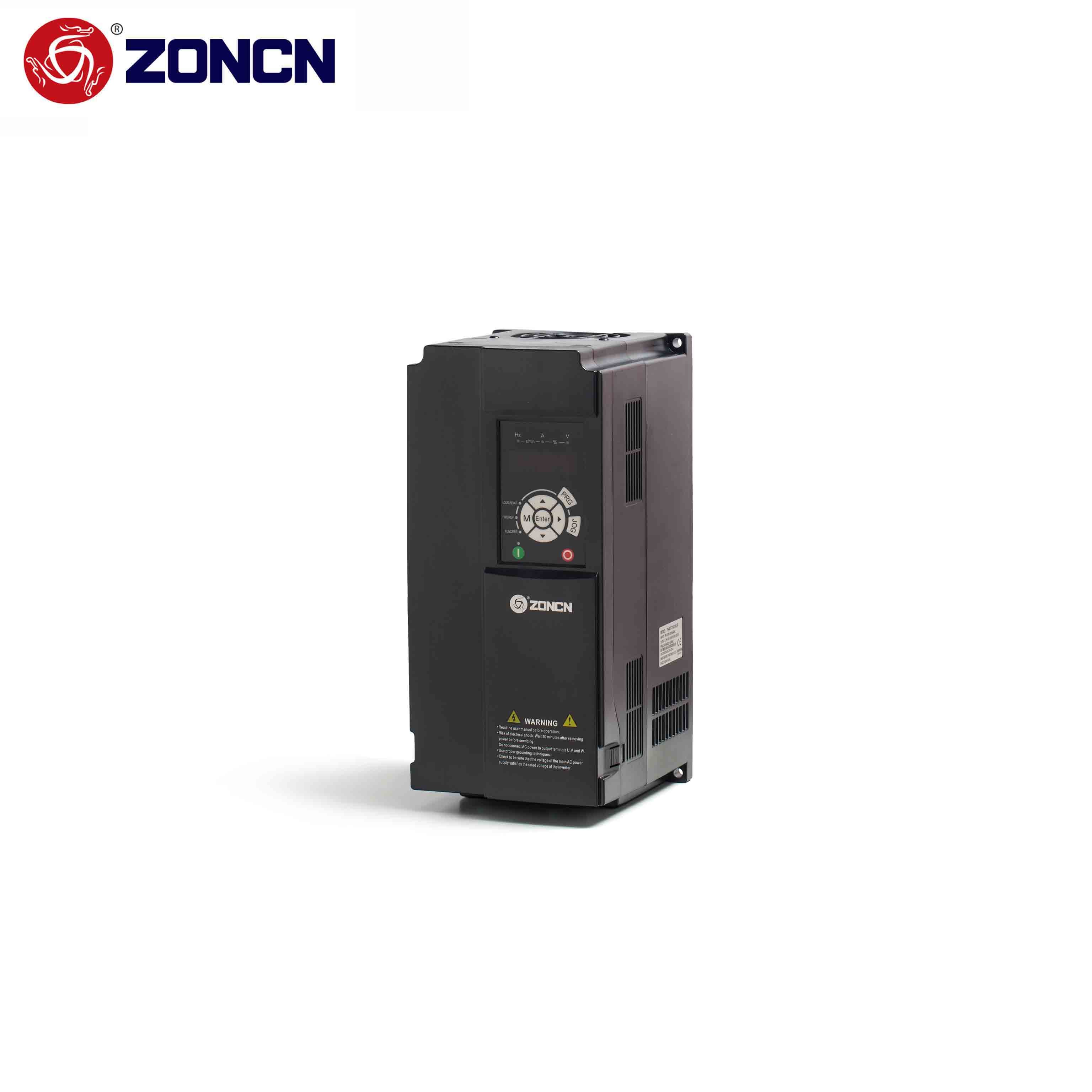

22KW Vfd Değişken Frekanslı Sürücü Kapalı döngü vektör kontrolü

22KW Vfd Variable Frequency Drive Closed loop vector control
22KW Vfd Variable Frequency Drive Closed loop vector control 22KW Vfd Variable Frequency Drive Closed loop vector control 22KW Vfd Variable Frequency Drive Closed loop vector control
Temel bilgi
Menşe yeri: Şangay, Çin
Marka adı: ZONCN
Sertifika: CE
Model numarası: T9400-22G/30P
Min sipariş miktarı: 1 ÜNİTE
Ambalaj bilgileri: Karton Ambalaj
Teslim süresi: 7-30 iş günü
Ödeme koşulları: T/T, Western Union, paypal
Yetenek temini: Ayda 100000 birim
En iyi fiyat Şimdi başvurun
Uygulama: Asansör Güç: 22 kW
Voltaj: 380v±15% giriş ve çıkış Kontrol: Kapalı döngü vektör kontrolü
OEM/ODM hizmetleri: Destek STO: Destek
Profinet: İsteğe bağlı
Vurgulamak:

22KW Vfd Değişken Frekanslı Sürücü

,

Vfd Değişken Frekanslı Sürücü Kapalı Döngü

,

Vfd Vektör Kontrol Kapalı Döngü

Endüstri Özel Değiştiricisi 22KW Asansör Değiştiricisi Kapalı Döngü Kontrolü T9400-22G/30P

T9400-22G/30P Inverter 22kW VFD Asansör için



Ürün Tanıtımı:

  • Açık/kapalı döngü vektör kontrolü, sinkroniz ve asinkron motorlar için VF kontrolü (gömülü PID)
  • Büyük tork çıkışı, motor ağır yük altında pürüzsüz çıkış olabilir
  • Güçlü işlev, mükemmel performans, çoğu kullanım için uygundur
  • Farklı türde PG kartlarını destekler
  • Anlık durma ve anlık başlangıç destekler
  • 220V:0.4-7.5KW; 380V:0.4-450KW
  • STO fonksiyonunu ve isteğe bağlı Profinet iletişimini destekle





Teknik endeks:

Ürün T9000 serisi invertör
Temel işlev Kontrol Modu

V/F kontrolü

Açık döngü vektör kontrolü (PG olmadan); Kapalı döngü vektör kontrolü (PG ile).
Maksimum sıklık 0.00-600.00 Hz.
Taşıyıcı sıklığı

0.5kHz~16kHz

Taşıyıcı frekansı yük özelliklerine göre otomatik olarak ayarlanır.
Girdi frekansı çözünürlüğü

Dijital ayar:0.01Hz

Analog ayar: Maksimum frekans% 0.025.
Başlangıç tork

G tipi:0.5Hz/150% (PG yok);

P tipi:0.5Hz/100%
Hız aralığı 100 (P.G.) yok
Hız sabitliği doğruluğu ±0.5% (PG yok)
Temel işlev Aşırı yükleme kapasitesi

G Tipi: 150% nominal akım için 60 saniye, 180% nominal akım için 3 saniye.

P Tipi: 120% nominal akım için 60s, 150% nominal akım için 3s.
Döner artışı Otomatik güçlendirme; Özel güçlendirme:0%1-30% arası.
VF eğrisi Düz çizgi VF eğrisi; Çok noktalı VF eğrisi; N-güç VF eğrisi ((1.2 güç, 1.4 güç, 1.6 güç, 1.8 güç, 2 güç)
VF ayrımı 2 tür: tam ayrılma;yarı ayrılma.
Ramp Modu Dört çeşit hızlanma ve yavaşlama süresi, hızlanma ve yavaşlama süresi aralığı 0.0 ~ 65000s.
DC frenleme Dc fren sıklığı:0.00Hz~ maksimum frekans; Fren aralığı:0.0s~36.0s; Frenleyici akım akım değeri:0.0% ~ 100.0%
JOG kontrolü

Jog frekans aralığı: 0 ~ 50Hz

Jog hızlandırma / yavaşlama süresi:0-6500s
Basit PLC; Çok hızlı çalışma Dahili PLC veya kontrol terminalleri ile 16 bölüme kadar hız mümkün.
Dahili PID Süreç kontrolünün kapalı döngü kontrol sistemini gerçekleştirmek uygundur.
Otomatik Voltaj Düzenleme (AVR) Şebeke voltajı değiştiğinde, otomatik olarak çıkış voltajını sabit tutabilir.
Aşırı voltaj ve aşırı akım kontrolü Çalışma sırasında otomatik akım ve voltaj sınırı, sık sık aşırı voltaj atlamasını önler.
Hızlı akım sınırlama fonksiyonu Aşırı akım hatasını en aza indirmek ve inverterin normal çalışmasını korumak.
Döner sınırı ve kontrol Çalışma sırasında otomatik tork sınırı, sık sık aşırı akım çıkışını önlemek için; Kapalı döngü vektör modu tork kontrolünü sağlar.
Karakteristik fonksiyon Mükemmel performans Asinkron motorun kontrolü yüksek performanslı akım vektör kontrol teknolojisi ile gerçekleştirilir.
Anlık durma durmaksızın fonksiyonu Yük geri bildirim enerjisi geçici güç arızasında voltaj düşüşünü telafi etmek için kullanılır ve inverter kısa bir süre çalışmaya devam edebilir.
Hızlı akım sınırı AC sürücüsünün sık sık aşırı akım arızasından kaçınmaya yardımcı olur.
Zamanlama kontrolü Zamanlama aralığı:00min-6500.0min.
İletişim Modbus RS485; Profinet iletişimi ((Özgür iletişim kartı).
Çeşitli PG kartlarını destekler Farklı giriş PG kartı, çözücü PG kartı, dönen transformatör PG kartı vb.
Koşuyor. Komut kaynağı Operasyon paneli, kontrol terminali, seri iletişim bağlantısı.
Frekans kaynağı 10 frekans kaynağı: dijital set, analog voltaj set, analog akım set, darbe set, seri port set.
Yardımcı frekans kaynağı Kullanıcılar esnek bir şekilde yardımcı frekans ince ayarlama ve frekans sentezi gerçekleştirebilir.
Giriş terminalı

Standart:4 ((1PH 220V 0.4kW-2.2kW-VF kontrolü) / 5 ((1PH 220V 0.4kW-3.7kW vektör kontrolü / 3PH 380V 0.4kW-5.5kW vektör kontrolü) / 6 ((7.5kW veya daha fazla) dijital giriş terminalleri,S3 100kHz'e kadar yüksek hızlı darbe girişi destekler;

1 (5,5KW'dan az) / 2 (7,5KW'dan fazla) analog giriş terminalleri, 1 0-10V gerilim girişi, 1 (7,5KW'dan fazla) 0-10V gerilim girişi veya 4-20mA akım girişi.
Çıkış terminalı

1 yüksek hızlı darbe çıkışı ve kolektor çıkış terminalleri (1PH 220V 0.4KW-2.2KW-VF kontrolü desteklenmemektedir); 1 ((beden 5.5KW)/2 ((üst 7.5KW) röle çıkış terminalleri;

1 ((1PH 220V 0.4kW-3.7kw-vektor / 3PH 380V 0.4KW-5.5KW vektör) / 2 ((7.5KW veya daha fazla) mod çıkış terminali, 4 ~ 20mA akım çıkışını veya 0 ~ 10V voltaj çıkışını destekler.
Koruma Koruma fonksiyonu Kısa devre tespiti, giriş ve çıkış faz kaybı koruması, aşırı akım koruması, aşırı voltaj koruması, düşük voltaj koruması, aşırı ısınma koruması, aşırı yük koruması vb.
Hizmet OEM/ODM hizmetleri Bu hizmeti dünyanın birçok ülkesindeki müşterilere sunuyoruz ve dünya çapında dağıtımcılar işe alıyoruz.
Garanti 18 aylık arıza değişimi, ücretsiz bakım ve diğer hizmetleri sağlıyoruz.





Donanım yapılandırma tablosu:

T9000 Serisi
Vektör/VF kontrolü - Evet. Kapalı döngü vektör kontrolü - Evet.
Dahili fren ünitesi

37kw altında destek.

45kw'dan fazla isteğe bağlı

 0.1s hızlanma ve yavaşlama - Evet.
Çıkarılabilir panel 5.5kw'ın altındaki destek Yüksek hızlı darbe çıkışı - Evet.
24v güç kaynağı - Evet. DC frenleme - Evet.
STO fonksiyonu - Evet. Profinet / RS485 - Evet.
I/O uzantısı - Evet. Dış set filtresi - Evet.
Dış fren direnci - Evet. Basit PLC fonksiyonu - Evet.
Elektrikli reaktör İsteğe bağlı PID - Evet.
EMC filtresi - Hayır. Koruma seviyesi IP20
Güvenlik sertifikası CE Basit PLC fonksiyonu - Evet.
Toplayıcı 1 Çoklu koruma - Evet.





Model ve parametreler:

Model İsimlendirilmiş çıkış gücü (kW) Adlık giriş akımı (A) İsimlendirilmiş çıkış akımı (A) Motor Gücü (kW)
Giriş voltajı ((v):1PH/3PH AC 220V±15%
T9200-0R4G 0.4 5.4 2.5 0.4
T9200-0R75G 0.75 7.2 5 0.75
T9200-1R5G 1.5 10 7 1.5
T9200-2R2G 2.2 16 11 2.2
T9200-3R7G 3.7 17 16.5 3.7
T9200-5R5G 5.5 26 25 5.5
T9200-7R5G 7.5 35 32 7.5
Giriş voltajı ((v):3PH AC 380V±15%
T9400-0R4G 0.4 3.4 1.2 0.4
T9400-0R75G 0.75 3.8 2.5 0.75
T9400-1R5G 1.5 5 3.7 1.5
T9400-2R2G 2.2 5.8 5 2.2
T9400-3R7G/5R5P 3.7/5.5 Tanrı'nın Sözü, 1/9 9/13 3.7/5.5
T9400-5R5G/7R5P 5.5/7.5 15/20 13/17 5.5/7.5
T9400-7R5G/11P 7.5/11 20/26 17/25 7.5/11
T9400-11G/15P Tanrı'nın Sözü, 1/9 26/35 25/32 Tanrı'nın Sözü, 1/9
T9400-15G/18.5P 15/18.5 35/38 32/37 15/18.5
T9400-18.5G/22P 18.5/22 38/46 37/45 18.5/22
T9400-22G/30P 22/30 46/62 45/60 22/30
T9400-30G/37P 30/37 62Z76 60/75 30/37



Devre şeması:

22KW Vfd Değişken Frekanslı Sürücü Kapalı döngü vektör kontrolü 0





Ürün Kullanımı:

ZONCN T9000 serisi kapalı döngü vektör kontrol invertörü, asansör uygulamalarında mükemmel performans ve güvenilirlik sunar.T9000 serisi inverter gelişmiş kapalı döngü vektör kontrol algoritmasını benimser, asansör çalışmasının doğru kontrolünü ve ayarlanmasını gerçekleştirebilir.T9000 inverteri asansörün sorunsuz ve güvenli çalışmasını sağlamak için istikrarlı güç çıkışı ve hassas hız kontrolü sağlar.



T9000 serisi invertörünün, aşırı akım koruması, aşırı gerilim koruması, düşük gerilim koruması vb. gibi çeşitli akıllı koruma işlevleri vardır.Asansörün anormal koşullarda hasar ve arızalarını etkili bir şekilde önleyebilenEk olarak, seri ayrıca çeşitli iletişim arayüzlerini ve ağ protokollerini de destekliyor.Daha verimli operasyon yönetimi ve izleme için asansör sistemindeki diğer ekipmanlarla sorunsuz bir şekilde bağlanabilir ve entegre edilebilir.



ZONCN T9000 serisi kapalı döngü vektör kontrol inverteri geniş çapta tanınmış ve asansör alanında uygulanmıştır. Yenilik yapmaya ve ürün performansını optimize etmeye devam edeceğiz,ve asansör endüstrisi için daha gelişmiş ve güvenilir çözümler sunmaya kararlılar, kullanıcılar için daha güvenli ve daha konforlu bir sürüş deneyimi yaratıyor.





Sıkça sorulan sorular:

S1: MOQ'unuz nedir?
A: 1 pc



S2:Ödeme şartlarınız nedir?
A:T/T teslimattan önce %100.



S3: Teslimat süreniz nedir?
A: Genellikle tam ödeme aldıktan sonra on gün içinde.



S4: OEM/ODM siparişini nasıl alabilirim?
A: Eğer sipariş miktarınız belirli gereksinimleri karşılarsa, sizin için özelleştirmekten mutluluk duyarız. Kırk'tan fazla üreticisiyle işbirliği yapıyoruz.
