Ürün

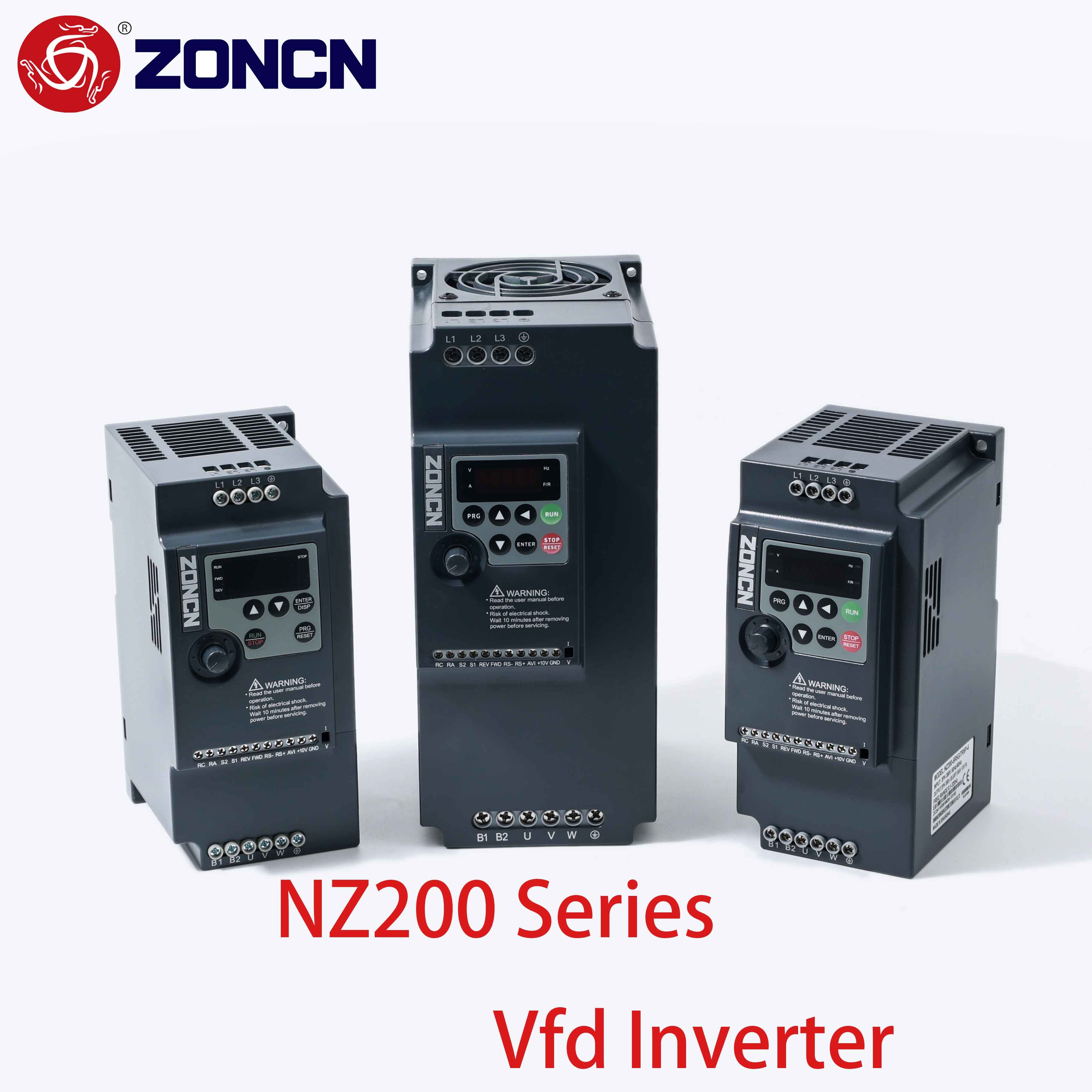

NZ200

Kontrol Modu

Sensörsüz akış vektörü kontrolü (SFVC)

Voltaj/sıklık (V/F) kontrolü

Maksimum sıklık

0 ¢ 600 Hz

Taşıyıcı sıklığı

0.5kHz 16kHz

Taşıyıcı frekansı yük özelliklerine göre otomatik olarak ayarlanır

Girdi frekansı çözünürlüğü

Dijital ayar:0.01Hz

Analog ayar: maksimum frekans × 0.025%

Başlangıç tork

G tipi:0.5Hz/150% (SFVC)

P tipi:0.5Hz/100%

Hız aralığı

100 (SFVC)

Hız sabitliği doğruluğu

± 0,5% (SFVC)

Aşırı yükleme kapasitesi

G tipi: 150% nominal akım için 60s, 180% nominal akım için 3s.

P tipi: 120% nominal akım için 60s, 150% nominal akım için 3s.

Döner artışı

Sabit destek

Özel güçlendirme % 0.1 ~ % 30.0

V/F eğrisi

Düz çizgi V/F eğrisi

Çok noktalı V/F eğrisi

N-güç V/F eğrisi (1.2-güç, 1.4-güç, 1.6-güç,

1.8 güç, kare)

V/F ayrımı

İki tür: tam ayrılma; yarı ayrılma

Hızlandırma ve yavaşlama eğreleri

Düz çizgi rampası

S eğri rampası

Dört grup hızlandırma/dayanım süresi, 0.0~6500.0s aralığında

DC frenleme

DC fren sıklığı: 0.00 Hz maksimum frekansına kadar

Fren süresi: 0.0~36.0s

Frenletim eylemi akım değeri: 0.0%100.0%

JOG kontrolü

JOG frekans aralığı: 0.00 ̇ 50.00 Hz

JOG hızlandırma / yavaşlama süresi: 0.0~6500.0s

PLC, Çoklu önceden ayarlanmış hızlar

Basit PLC fonksiyonu veya giriş ((X) terminal durumları ile 16 hıza kadar uyguluyor

Dahili PID

Süreç kontrollü kapalı döngü kontrol sistemini kolayca gerçekleştirir.

Otomatik voltaj
düzenleme (AVR)

Ana güç voltajı değiştikçe otomatik olarak sabit çıkış voltajı tutabilir.

Aşırı voltaj/
Aşırı akım durağı
kontrol

Akım ve voltaj, aşırı voltaj/aşırı akım nedeniyle sık sık çarpışmayı önlemek için çalışma sürecinde otomatik olarak sınırlandırılır.

Döner sınırı ve
kontrol

Dönüştürücü, otomatik olarak tork sınırlayabilir ve çalışma sürecinde sık sık fazla akımın çıkmasını önleyebilir.

Yüksek performans

Asinkron motorun kontrolü yüksek performanslı akım vektör kontrol teknolojisi ile uygulanır

Anlık baygınlık durmaz.

Yük geri bildirim enerjisi, AC sürücüsünün bir süre çalışmaya devam etmesi için voltaj düşüşünü telafi eder.
Kısa bir süre.

Hızlı akım sınırı

Bu, AC sürücüsünün sık sık aşırı akım arızalarından kaçınmaya yardımcı olur.

Zamanlama kontrolü

Zaman aralığı: 0.0~6500.0 dakika

İletişim yöntemleri

 RS-485

Komut kanalını çalıştır

Panel, kontrol terminalleri tarafından verilir,

Seri iletişim portu, birçok şekilde değiştirilebilir

 Frekans kaynağı

Frekans kaynağı türleri,

Dijital analog voltaj, analog akım, seri port. birçok şekilde değiştirilebilir

 Yardımcı frekans kaynağı

10 çeşit frekans kaynağı, kolayca mikro ayarlama, frekans sentezleyicisi fark edebilirsiniz

Giriş terminalleri

37 kw ve aşağı:

4 dijital giriş terminalı;

1 analog giriş terminali, 0 ′′10V voltaj girişini veya 4 ′′20mA akım girişini destekler ((AVI)

45 kw ve üstü:

6 dijital giriş terminalı,Bunlardan biri 100 kHz'ye kadar yüksek hızlı darbe girişi destekler (S3 isteğe bağlı)

İki analog giriş terminalı: biri 0 ila 10V gerilim girişi (FIV) ve diğeri 0 ila 10V gerilim girişi veya 4 ila 20mA akım girişi (FIC) destekler.

Çıkış terminalleri

37KW ve daha az:

1 röle çıkış terminalı (RA, RC);

45 kW ve üstü:

1 dijital çıkış terminali (MO1)

1 röle çıkış terminalı (RA, RB, RC)

1 analog çıkış terminali, 0 ila 20mA akım çıkışını veya 0 ila 10V gerilim çıkışını (FOV) destekler

  LED ekranı

Parametreleri gösterir.

Anahtar kilitleme ve
fonksiyon seçimi

Anahtarları kısmen veya tamamen kilitleyebilir ve
Bazı tuşların fonksiyon aralığı, arızaların önlenmesi için.

Koruma fonksiyonu

Motor kısa devre tespiti, güç açılışta, çıkış faz kaybı koruması, aşırı akım koruması, aşırı voltaj
koruma, gerilim koruma, aşırı ısınma koruma ve aşırı yük koruma.

Kullanım yeri

İçeride, doğrudan güneş ışığından, tozdan, koroziv gazlardan, yanıcı gazlardan, yağ sisinden, buhardan, damlalardan veya tuzdan kaçının.

Yükseklik

1000m'den aşağı ((1000m'den yüksek kullanıldığında dereceleri düşürün)

Çevre sıcaklığı

-10°C~ +40°C(Dış sıcaklık 40°C ile 50°C arasında ise dereceleri düşürün)

Nemlilik

95% RH'den az, yoğunlaşmadan

titreşim

5.9m/s2'den az ((0.6g)

Depolama sıcaklığı

- 20°C~ +60°C

IP koruması

IP20
